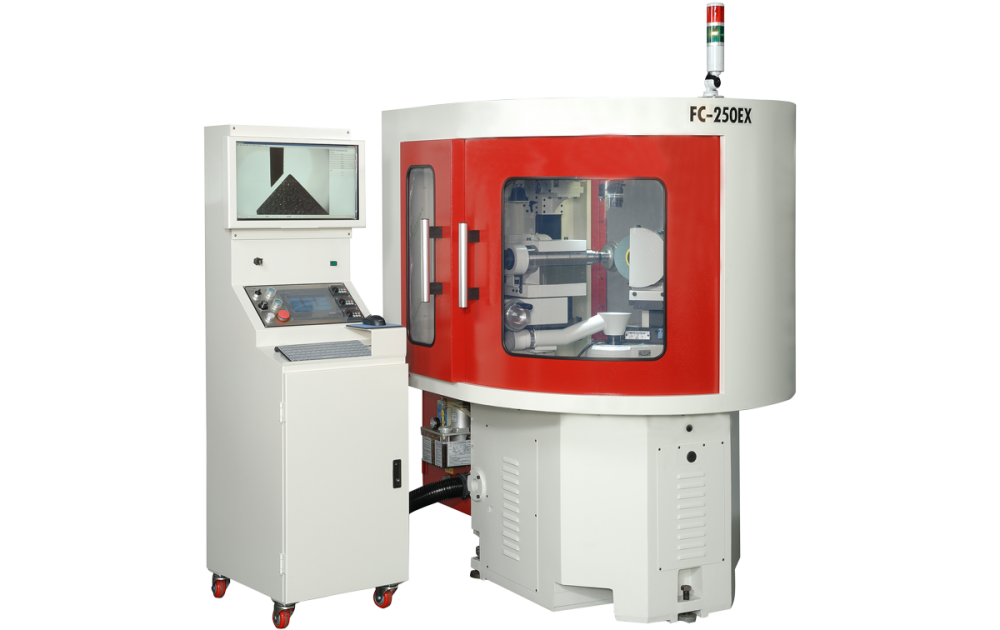

FC-250EX(全罩式)

  • 產品敘述
  • 產品規格
  • 檔案下載
FC-250EX(全罩式)為一款3軸自動砂輪修整機，此款專為密閉式及冷氣空調廠房而設計，全罩式板金可防止粉塵及切削液暴露於空氣中。來實踐乾淨且安全的工作環境。

FC-250EX(全罩式)搭配著機台的特殊CCD，應用Auto cad的繪製以DXF載入即可輕易的呈現需加工的尺寸及輪廓，雙R角、圓溝刀型、尖角小R形皆可依照加工的需求來加以變化。
機台操作方式以PLC人機觸控+手輪控制，進刀、旋轉、搖擺都可透過設定來自動磨削，也可透過手輪模式來進行一些快速小量的輕磨削。

機械軸
鑽石砂輪(被修整) 主軸 HSK50A (依客戶配置)
鑽石砂輪(左右) X 軸 170 mm
鑽石砂輪(前後) Y 軸 135 mm
碳化矽砂輪(修整) 主軸 0.75 KW
碳化矽(左右) 搖擺軸 S 軸 0 ~ 100 mm
碳化矽砂輪(前後) 進刀軸 Z 軸 70 mm (伺服馬達)
直線軸定位精度 1μ = 0.001 mm
旋轉軸 C 軸 -90° ~ +90°
旋轉軸定位精度 1μ
砂輪夾持直徑
鑽石砂輪最大尺寸 Ø50mm ~ Ø250mm(Max)
碳化矽砂輪最大尺寸 Ø175 × 12T × 31.75H mm
磨削轉速
鑽石砂輪主軸轉速 100 ~ 1000 rpm
碳化矽砂輪主軸轉速 200 ~ 2000 rpm
其他
RushVision system攝相系統 15-60 倍
PLC動作模組 人機介面操控
